Máy dán cạnh 8 chức năng

Cấu tạo và tính năng của máy dán cạnh tự động 8 chức năng.

Máy dán cạnh 8 chức năng thiết kế để gia công dán chỉ cạnh, có các chức năng bo cạnh và bo góc hoàn hảo.

8 chức năng của máy dán cạnh tự động:

1. Phay cạnh 90 độ.
2. Dao chặc chỉ.
3. Cắt đầu cuối.
4. Phay trên dưới
5. Bo góc
6. Cạo chỉ cạnh thừa
7. Cạo keo thừa
8. Đánh bóng cạnh.

Tính năng đặt biệt của máy dán cạnh tự động.

• Tốc độ cho ăn 15-23m / phút;

• Kiểm soát điểm tham chiếu tích hợp để kiểm soát không tiếp xúc của các đơn vị xử lý;

• Lập trình ngắt công nghệ để gia nhiệt bể keo;

• Bộ biến tần riêng cho từng đơn vị làm việc;

• Chiếu sáng trong cabin bảo vệ;

• Để đảm bảo an toàn, máy được trang bị hệ thống khóa cửa cabin điện tử;

• Cơ cấu nâng / hạ đầu kẹp được trang bị bộ truyền động điện, giúp lắp đặt nhanh chóng và chính xác đến độ dày yêu cầu của chi tiết;

• Thước cơ sở với bộ đếm kỹ thuật số đảm bảo thiết lập nhanh chóng và chính xác việc loại bỏ cần thiết trên chi tiết trong quá trình phay tại bộ phận nối trước;

• Màn trập khí nén trên con lăn bôi, ngăn không cho nó bị bẩn;

• Điều chỉnh phần nhô ra của cạnh trước và sau từ bảng điều khiển.

Máy dán cạnh có bộ phun dung dịch trước và sau máy:

Tính năng của bộ phun đầu tiên đặt trước bộ phay cạnh có tác dụng phung dung dịch chống bám dính keo lên bề mặt phôi.

Tính năng của bộ phun thứ hai trong máy dán cạnh tự động, là đặt trước bộ chổi đánh bóng làm sạch.

Dung dịch này có tác dụng giúp chổi đánh bóng tốt hơn và làm cho chỉ nhựa đồng màu với bề mặt của chi tiết hoặc quay lại trạng thái bình thường.

Thân máy dán cạnh được gia công như thế nào?

• Khung của máy dán cạnh 5 chức năng có hình dạng của một hộp cứng với các đường gân tăng cứng cần thiết, đảm bảo vị trí chính xác của tất cả các thiết bị trong suốt thời gian sử dụng.
• Sau khi hàn, để giảm ứng suất bên trong, thân máy được ủ trong một lò đặc biệt và sau đó được gia công trên một máy phay tải nặng trong một lần gá.
• Trước khi sơn, thân máy đi qua bồn xứ lý đặc biệt để tẩy dầu mỡ bề mặt và sau đó đi vào phòng sơn tĩnh điện tự động.

Màng hình điều khiển của máy:

• Máy được điều khiển bằng màng hình điều khiển đặc biệt được trang bị màn hình công nghiệp với hệ thống “Màn hình cảm ứng”.
• Các biểu tượng bật / tắt của các thành phần và cụm lắp ráp trên màn hình hiển thị trực quan và không yêu cầu kỹ năng đặc biệt để vận hành máy.

Thanh cử chặn an toàn:

• Thanh cửa chặn an toàn kiểm soát khoảng cách tối thiểu giữa các phôi, tránh làm hỏng các bộ phận của máy trong quá trình vận hành.

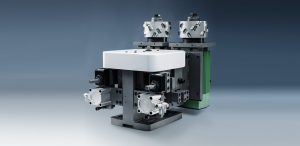

Bộ phận trước:

• Bộ phay của máy dán cạnh được trang bị hai động cơ tần số cao, đảm bảo xử lý chất lượng cao cho bề mặt cạnh.
• Phay trước giúp bề mặt cạnh chuẩn hơn, cạnh sau khi dán đẹp hơn.
• Các sứt mẻ và hư hỏng nhỏ đối với chi tiết có thể xảy ra không chỉ trong quá trình cắt mà còn xảy ra trong quá di chuyển các bộ phận giữa các hoạt động, xếp chồng và tải vào máy.
• Các tấm “lỏng lẻo” với một mặt mỏng dễ vỡ đặc biệt dễ bị hư hỏng.
• Bộ phận phay được lắp đặt bộ dao cắt kim cương cao 40 mm (tùy chọn 60 mm).

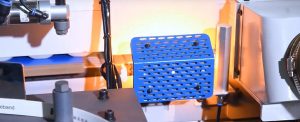

Đèn làm nóng cạnh trước khi dán.

• Cải thiện chất lượng bám dính của cạnh vào chi tiết.

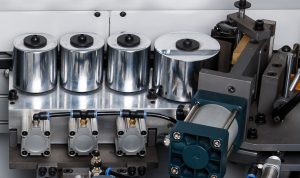

Rulo ép chỉ cạnh.

• Áp lực trên nhóm ép được thiết lập bằng khí nén, đảm bảo lực phân bố đều trên cạnh trong quá trình dán.
• Trong số 4 con lăn, 2 con lăn có hình nón khác nhau, đảm bảo phân phối lực kẹp theo chiều dày của chi tiết. 2 con lăn hình trụ tạo áp lực lên toàn bộ chiều dày của chi tiết, và 2 con lăn hình trụ tập trung vào phần dưới và phần trên của chi tiết.

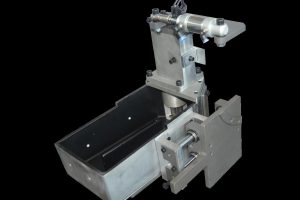

Nồi keo máy dán cạnh.

• Bể keo có lớp chống dính.
• Quá trình gia nhiệt keo có thể được lập trình có tính đến thời gian nghỉ.
• Một cửa chớp khí nén trên con lăn bôi giúp nó không bị bẩn.

Bộ phận cắt đầu cuối.

• Một bộ phận hai lưỡi để cắt đầu và cuối cắt phần nhô ra phía sau và phía trước, được trang bị hai động cơ điện tần số cao.
• Chuyển động của các bộ phận cưa được thực hiện dọc theo các đường dẫn thẳng hình lăng trụ.
• Thiết bị được trang bị hệ thống bôi trơn đường ray dẫn hướng tự động.

Bộ phận phay trên dưới.

• Phay đi phần nhô ra của cạnh trên và cạnh dưới khỏi phôi.
• Bộ phận phay gồm hai động cơ điện cao tần được trang bị dao bán kính, cho phép gia công vật liệu viền có độ dày từ 0,4 – 3,0 mm.
• Bộ phận được theo dõi bởi hai bánh xe tròn lớn (trên mỗi động cơ) được gắn trên một cụm nổi, thiết kế này ngăn ngừa phế liệu trong quá trình phay.

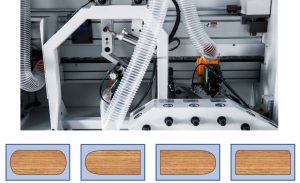

Bộ phận phay bo góc máy dán cạnh:

• Bộ phận tròn (cán góc) được trang bị hai động cơ tốc độ cao.
• Tốc độ băng tải khi thiết bị được bật là 20 m / phút.
• Có thể có bốn phương án hoạt động của nút.

Bộ phận cạo chỉ thừa cạo keo thừa.

• Bộ phận cạo đầu tiên được trang bị hai dao bán kính cacbua, sau khi phay cạnh với độ dày 2,0 mm, loại bỏ một lớp mỏng khỏi phần được mài của cạnh, kết quả là chúng tôi có được bề mặt được xử lý đồng đều.

Bộ phận đánh bóng chỉ cạnh.

• Bộ phận đánh bóng đánh bóng phần hoàn thiện của cạnh.
• Để đảm bảo an toàn, thiết bị được trang bị thêm các nắp bảo vệ.

Quý công ty quan tâm đến sản phẩm hãy liên hệ chúng tôi.

Xin cảm ơn.

Lưu ý: Hình ảnh sản phẩm chỉ mang tính chất minh hoạ, chi tiết và sản phẩm thật sẻ có trong báo giá mà chúng tôi gửi cho Quý công ty.
