Máy dán cạnh tự động 5 chức năng

Xuất xứ: TQ, DL, Euro

Tình trạng: máy mới hoặc qua sử dụng

Thời gian giao hàng: Tuỳ vào thời điểm

Giá bán: 120.000.000 – 350.000.000 VND

Bảo hành: 12 – 18 tháng

Cấu tạo và tính năng máy dán cạnh tự động 5 chức năng.

may-dan-canh-5-chuc-nang

Máy dán cạnh tự động 5 chức năng được thiết kế để đối mặt với các cạnh thẳng của bảng và phôi đồ nội thất

Sơ đồ các bộ phận của máy dán cạnh:

chuc-nang-cua-may-dan-canh-5-chuc-nang

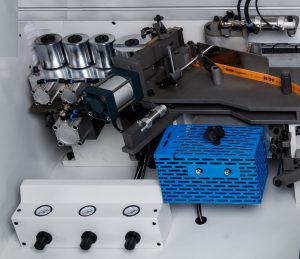

  1. Chặc chỉ
  2. Bộ phận cắt đầu cuối
  3. Bộ phận phay trên dưới
  4. Bộ phận cạo chỉ cạo keo thừa
  5. Bộ phận đánh bóng

Tính năng đặc biệt của máy dán cạnh tự động.

  • Tốc độ cho ăn 15-23m / phút;

  • Điều khiển điểm tham chiếu tích hợp để điều khiển không tiếp xúc các đơn vị xử lý

  • Lập trình ngắt công nghệ để gia nhiệt bể keo;

  • Bộ biến tần riêng cho từng đơn vị làm việc;

  • Chiếu sáng trong cabin bảo vệ;

  • Để đảm bảo an toàn, máy được trang bị hệ thống khóa cửa cabin điện tử;

  • Cơ cấu nâng / hạ thanh chắn áp được trang bị bộ truyền động điện, giúp điều chỉnh nhanh chóng và chính xác độ dày cần thiết của chi tiết.

  • Màn trập khí nén trên con lăn bôi, ngăn không cho nó bị bẩn;

  • Điều chỉnh phần nhô ra của cạnh trước và sau từ bảng điều khiển.

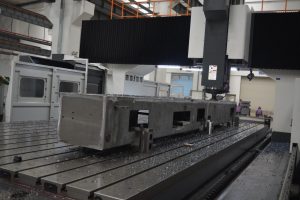

Thân máy dán cạnh được gia công như thế nào?

  • Khung của máy dán cạnh 5 chức năng có hình dạng của một hộp cứng với các đường gân tăng cứng cần thiết, đảm bảo vị trí chính xác của tất cả các thiết bị trong suốt thời gian sử dụng.
  • Sau khi hàn, để giảm ứng suất bên trong, thân máy được ủ trong một lò đặc biệt và sau đó được gia công trên một máy phay tải nặng trong một lần gá.
  • Trước khi sơn, thân máy đi qua bồn xứ lý đặc biệt để tẩy dầu mỡ bề mặt và sau đó đi vào phòng sơn tĩnh điện tự động.

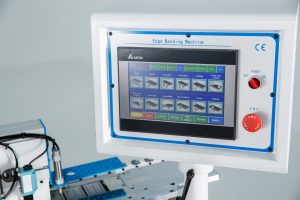

Màng hình điều khiển của máy:

  • Máy được điều khiển bằng màng hình điều khiển đặc biệt được trang bị màn hình công nghiệp với hệ thống “Màn hình cảm ứng”.
  • Các biểu tượng bật / tắt của các thành phần và cụm lắp ráp trên màn hình hiển thị trực quan và không yêu cầu kỹ năng đặc biệt để vận hành máy.

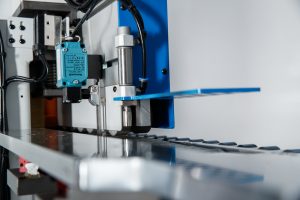

Thanh cử chặn an toàn:

  • Thanh cửa chặn an toàn kiểm soát khoảng cách tối thiểu giữa các phôi, tránh làm hỏng các bộ phận của máy trong quá trình vận hành.

Rulo ép chỉ cạnh.

  • Áp lực trên nhóm ép được thiết lập bằng khí nén, đảm bảo lực phân bố đều trên cạnh trong quá trình dán.
  • Trong số 4 con lăn, 2 con lăn có hình nón khác nhau, đảm bảo phân phối lực kẹp theo chiều dày của chi tiết. 2 con lăn hình trụ tạo áp lực lên toàn bộ chiều dày của chi tiết, và 2 con lăn hình trụ tập trung vào phần dưới và phần trên của chi tiết.

Nồi keo máy dán cạnh.

  • Bể keo có lớp chống dính.
  • Quá trình gia nhiệt keo có thể được lập trình có tính đến thời gian nghỉ.
  • Một cửa chớp khí nén trên con lăn bôi giúp nó không bị bẩn.

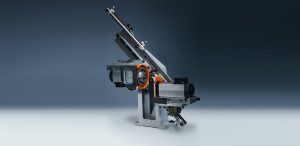

Bộ phận cắt đầu cuối.

  • Một bộ phận hai lưỡi để cắt đầu và cuối cắt phần nhô ra phía sau và phía trước, được trang bị hai động cơ điện tần số cao.
  • Chuyển động của các bộ phận cưa được thực hiện dọc theo các đường dẫn thẳng hình lăng trụ.
  • Thiết bị được trang bị hệ thống bôi trơn đường ray dẫn hướng tự động.

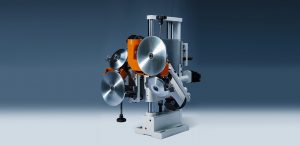

Bộ phận phay trên dưới.

  • Phay đi phần nhô ra của cạnh trên và cạnh dưới khỏi phôi.
  • Bộ phận phay gồm hai động cơ điện cao tần được trang bị dao bán kính, cho phép gia công vật liệu viền có độ dày từ 0,4 – 3,0 mm.
  • Bộ phận được theo dõi bởi hai bánh xe tròn lớn (trên mỗi động cơ) được gắn trên một cụm nổi, thiết kế này ngăn ngừa phế liệu trong quá trình phay.

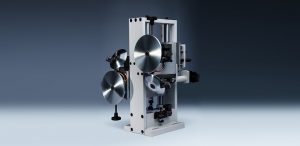

Bộ phận cạo chỉ thừa cạo keo thừa.

  • Bộ phận cạo đầu tiên được trang bị hai dao bán kính cacbua, sau khi phay cạnh với độ dày 2,0 mm, loại bỏ một lớp mỏng khỏi phần được mài của cạnh, kết quả là chúng tôi có được bề mặt được xử lý đồng đều.

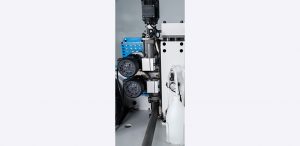

Bộ phận đánh bóng chỉ cạnh.

  • Bộ phận đánh bóng đánh bóng phần hoàn thiện của cạnh.
  • Để đảm bảo an toàn, thiết bị được trang bị thêm các nắp bảo vệ.

Quý công ty quan tâm đến sản phẩm hãy liên hệ chúng tôi.

Xin cảm ơn.

Lưu ý: Hình ảnh sản phẩm chỉ mang tính chất minh hoạ, chi tiết và sản phẩm thật sẻ có trong báo giá mà chúng tôi gửi cho Quý công ty.
